ONYX, UN SISTEMA CONTACT-LESS ROMPEDOR, DISEÑADO PARA CARACTERIZAR EL GRAFENO

AutoresSusana Mª Fernández Ruano. Unidad de Energía Solar Fotovoltaica. Departamento de Energía. CIEMAT. Andrea Inés, Sergio Garay, Israel Arnedo. Das Nano Company.

En 2004, gracias a los Doctores K. Novoselov y A. Geim, se consiguió aislar el grafeno a temperatura ambiente utilizando un método tan simple como es la cinta Scotch. Este descubrimiento fue tan rompedor que bien valió el Premio Nobel de Física en 2010. Desde aquel momento, se prometen miles de aplicaciones en sectores muy dispares para este material increíble, y se piensa que podrá a llegar a ser tan relevante que sustituirá materiales tan utilizados como es el silicio. Esto es debido a las excelentes propiedades que presenta: duro, resistente, flexible y muy ligero; conduce el calor y la electricidad y permanece estable cuando se le somete a grandes presiones. Es tan versátil que se piensa que puede llegar a ser una auténtica revolución para la tecnología no tardando mucho tiempo.

Sin embargo, todo el magnífico progreso que se está realizando para obtener películas de grafeno que cubran grandes superficies no está siendo acompañado por métodos de caracterización rápidos y eficientes que permitan la obtención de sus propiedades eléctricas sin dañarlo. Ante esta nueva necesidad, la empresa tecnológica das-Nano ha desarrollado Onyx, el primer sistema contact-less del mercado, que permite caracterizar materiales en reflexión mediante ondas de Terahercio (ver Figura 1). Onyx permite medir parámetros eléctricos (conductividad, movilidad, densidad de portadores, etc) de materiales avanzados sin contacto y de forma no destructiva, a muy alta velocidad para obleas completas, y proporcionando mapas para una fácil visualización. Como muestra de lo novedoso de este equipo, que cubre la brecha entre las mediciones a macro y nano escala, la oficina de patentes de EEUU ha concedido a das-Nano una patente con la tecnología que está integrada en Onyx [1]. Este equipo permite también medir la distribución espacial de la calidad de la muestra con una excelente resolución espacial, del orden de unos pocos cientos de micras, y tiempo reducido, mejorando la eficiencia en comparación con otros métodos del mercado. Además, Onyx establece un compromiso óptimo entre resolución y velocidad de medida, pudiendo utilizarse tanto en procesos industriales como en investigación. Los estudios realizados con este novedoso equipo han generado recientemente varias publicaciones científicas en revistas de alto factor de impacto, confirmando que la inspección basada en ondas de Terahercio utilizada por Onyx es una gran herramienta para la caracterización de materiales avanzados como el grafeno.

Un ejemplo del buen funcionamiento de Onyx son los mapas de conductancia (Fig. 2a) y resistencia (Fig. 2b) obtenidos para un electrodo conductor transparente basado en la combinación de tres monocapas de grafeno, transferidos sobre una lámina de óxido de indio dopado con estaño (ITO), depositada por pulverización catódica, sobre silicio. Estas estructuras están siendo diseñadas y fabricadas en la Unidad de Energía Solar Fotovoltaica (UESF) del CIEMAT dentro del marco del proyecto DIGRAFEN, de la convocatoria de Retos de 2017 [2]. Este proyecto de ámbito nacional pretende demostrar que se puede aplicar el grafeno en dispositivos de generación y almacenamiento de energía para desarrollar nuevos y mejores productos.

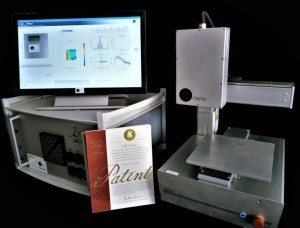

 Fig. 1.  Imagen del equipo Onyx desarrollado por la empresa tecnológica das-Nano.

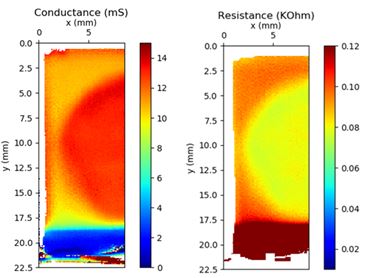

Fig. 2. Mapas de (a) conductancia y (b) resistencia de un electrodo transparente híbrido basado en grafeno e ITO, obtenidos con el equipo Onyx [3].



Los mapas mostrados en la Figura 2 son un claro ejemplo de lo potente que puede llegar a ser este equipamiento; pueden obtenerse con excelente resolución a velocidades tan rápidas como 15 mm2/min, lo cual facilita enormemente el proceso de caracterización, y se convierte en una técnica muy competitiva. Además, de estos mapas puede extraerse no sólo los valores de la conductancia y resistencia, 14.03 mS y 76.2 Ω/ en este caso particular, sino que se puede validar la homogeneidad de las muestras, que en el caso del grafeno y su manejo puede resultar muy útil.

A la vista de estos resultados, creemos que Onyx es la tecnología que necesita la industria de producción de grafeno para despegar definitivamente.
