Desarrollo de una nueva metodología para detectar deformaciones inducidas por gravedad en heliostatos

Autor: Alejandro Martínez, IMDEA Energía

Los heliostatos son los concentradores solares que se emplean en las centrales solares de torre central. Se componen de uno o varios espejos, denominados facetas, anclados a una estructura que sigue al sol mediante un sistema de seguimiento de doble eje. Su objetivo es reflejar la radiación solar y dirigirla al receptor, situado en la parte más alta de la torre, para generar calor y producir, por ejemplo, electricidad. Uno de los principales problemas de este tipo de concentradores es que debido a su gran peso y tamaño (~ 100 m2), su estructura está sujeta a posibles deformaciones por efecto de la gravedad. Estas deformaciones influyen negativamente en la eficiencia óptica del concentrador, por lo que su conocimiento y estudio resulta de gran interés para poder minimizar sus efectos adversos. En la Unidad de Procesos de Alta Temperatura (UPAT) del Instituto IMDEA Energía han desarrollado una nueva metodología que permite detectar este tipo de deformaciones. Tradicionalmente, el efecto de cargas estáticas, como la gravedad, en la estructura de los heliostatos, se estudia mediante modelos basados en el análisis de elementos finitos. Esta nueva metodología, por el contrario, se basa en el análisis de los mapas de flujo producidos por la radiación reflejada por el heliostato al impactar sobre un blanco.

La metodología desarrollada por la UPAT se basa en adquirir varios mapas de flujo a distintas horas del día, es decir, para diferentes posiciones y por lo tanto para diferentes repartos de la carga gravitatoria sobre la estructura del heliostato, y después compararlos con sus correspondientes mapas de flujo numéricos. Para simular éstos últimos debe conocerse la forma exacta de la superficie del heliostato para una posición en concreto, por lo que previamente debe haberse empleado alguna técnica de caracterización óptica como, por ejemplo, la deflectometria. La comparación entre los mapas de flujo numérico y experimental se lleva a cabo mediante el coeficiente de correlación de Pearson. En el caso de que la estructura del heliostato sea lo suficientemente rígida, las deformaciones serán despreciables, por lo que la correlación entre los mapas de flujo numérico y experimental no dependerá de la hora del día. Por el contrario, si las deformaciones son notables, la correlación entre ambos mapas será máxima para el mapa de flujo experimental adquirido en la posición más próxima a aquella en la que se caracterizó la superficie del heliostato.

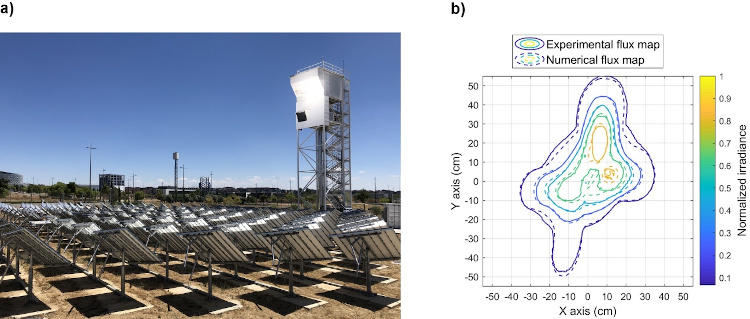

Figura 1: (a) Campo de heliostatos ubicado en instituto IMDEA Energía. (b) Superposición de los mapas de flujo numérico y experimental de un heliostato de la instalación para su posterior comparación.

Esta novedosa metodología, a pesar de no ofrecer información sobre el tipo de deformaciones inducidas en la estructura, permite determinar fácilmente la existencia o no de éstas. Además, proporciona información de manera directa sobre el impacto de las mismas en la eficiencia óptica del concentrador, permitiendo predecir si existirán, por ejemplo, pérdidas por desbordamiento. Esta metodología ha sido aplicada en el campo solar ubicado en el instituto IMDEA Energía, concluyendo que sus heliostatos no adolecen de deformaciones apreciables, posiblemente debido a su pequeño tamaño, de tan solo 3 m2.

Referencias

Martínez-Hernández, A., Gonzalo, I. B., Romero, M. & González-Aguilar, J. (2020) Determination of Gravity-Induced Deformations of Heliostat Structures through Flux Maps Analyses. In Proceedings ISES Solar World Congress 2019, under review.
