Nuevo dispositivo de aprovechamiento solar: Integración coherente entre torre solar y fluidos supercríticos

Autores: González-Portillo, Luis F; Muñoz-Antón, Javier; Martínez-Val, José M.

Universidad Politécnica de Madrid, Grupo de Investigaciones Termoenergéticas, ETSI Industriales, Departamento de Ingeniería Energética

Resumen

Los sistemas de torre solar se están constituyendo en una de las tecnologías más atractivas en los últimos años. Las torres solares habituales están formadas por un campo solar de espejos que concentran la radiación solar en un área relativamente más pequeña, el receptor, con objeto de calentar un fluido. En este texto se indican algunas de las ventajas de aplicar diferentes niveles de concentración a diferentes secciones de la torre solar, resultando así un nuevo diseño de dispositivo de concentración solar. En esas secciones se calentará CO2 supercrítico a diferentes niveles entálpicos con objeto de mejorar las prestaciones del ciclo Brayton con el que se acopla esta nueva torre. Con este nuevo diseño, en el que se especializan secciones del receptor para diferentes valores de concentración y, por tanto, de temperaturas, se reducen los requerimientos mecánicos de los materiales, respecto a las torres que funcionan a un único nivel entálpico. En términos de diseño térmico, este nuevo dispositivo de aprovechamiento solar fundamenta su diseño en los principios de coherencia térmica para obtener mejores rendimientos con menores requerimientos de materiales.

Abstract

Solar tower has become one of the most attractive concentrating solar power technologies during the last years. The common solar tower consists of a field of mirrors concentrating solar radiation into a small area in order to heat a fluid. This study shows the benefits of applying different concentrations to different sections of the tower receiver, resulting in the design of a solar thermal new engine. These sections will heat supercritical CO2 at different enthalpies in order to take advantage of the supercritical Brayton cycles characteristics. This new solar thermal concept allows to reduce system concentration and temperatures in relation to a common solar tower system, which works at a unique enthalpy level.

In terms of thermal design, this new solar thermal engine uses the basis of thermal coherence to obtain higher efficiency with lower material requirements.

Descripción

Este estudio presenta un nuevo dispositivo de aprovechamiento solar como resultado de la búsqueda de coherencia entre la termodinámica y la gestión del calor (figura 1). En la parte central se concentra una mayor radiación que en las partes laterales.

Desde el punto de vista de la termodinámica, el uso de fluidos supercríticos en ciclos Brayton (figura 2) parece ser un nicho muy prometedor en plantas solares de concentración [1]. Interesa sobre todo analizar qué es lo que ocurre en la zona cercana al punto crítico, donde por las pendientes de las isentrópicas en sus cercanías, el menor trabajo específico requerido en la fase de la compresión viene de la mano de las irreversibilidades en el recuperador de calor intermedio [2]. Sin embargo, esas irreversibilidades pueden compensarse con el uso de aportes de calor a diferentes temperaturas.

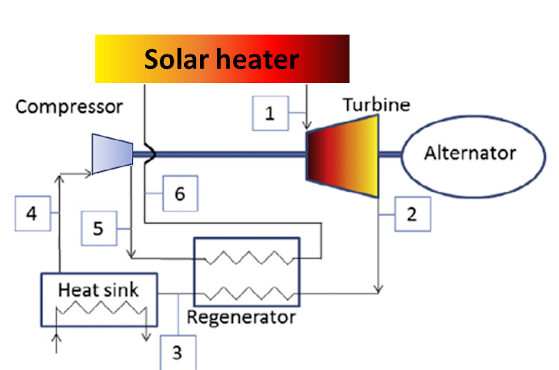

Figura 1: Ciclo Brayton regenerativo

Desde el punto de vista de la gestión del calor, trabajos previos [3] analizan la relación óptima entre la temperatura del fluido y la intensidad de la radiación que alcanza el receptor refrigerado por dicho fluido, tal y como se ve en el ejemplo de la figura 2. El ajuste adecuado de la concentración de la radiación y las necesidades térmicas del fin útil constituye una herramienta de análisis muy útil para aumentar la eficiencia global de este tipo de instalaciones [4].

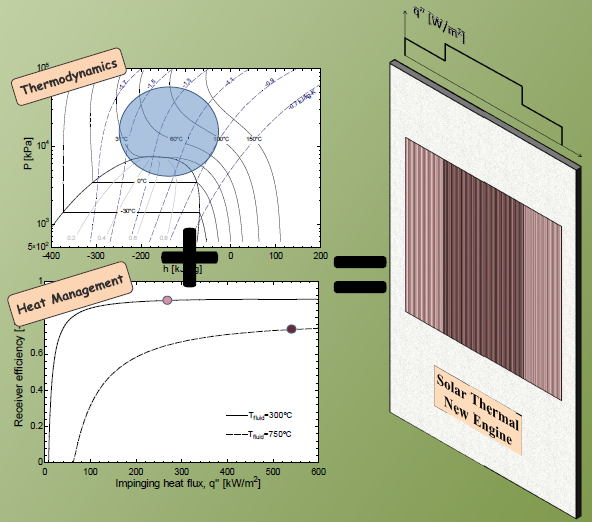

Figura 2: Concepto de nuevo dispositivo de aprovechamiento solar

Resultados

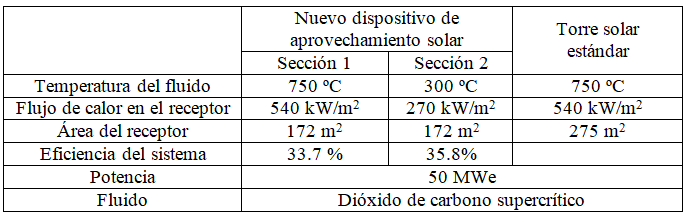

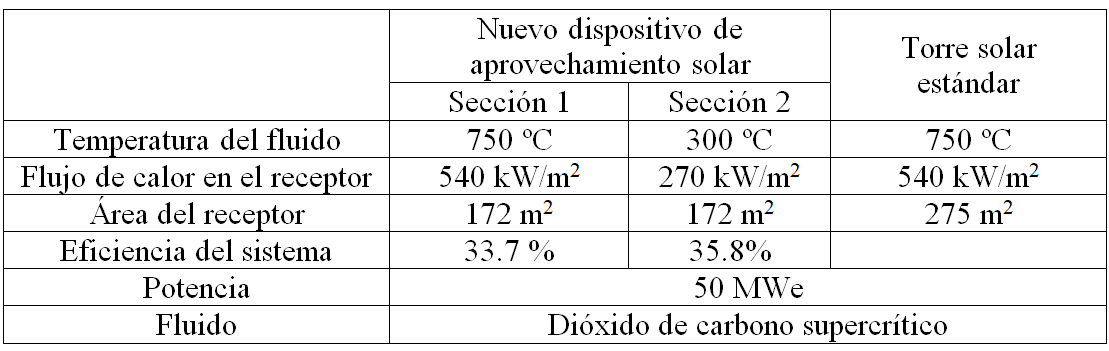

El nuevo concepto de dispositivo de aprovechamiento solar considerado en este texto considera dos secciones del receptor con diferentes requerimientos térmicos, temperatura y flujo térmico. La menor temperatura requerida en una de las secciones implica también un menor flujo térmico [3]. Este sistema da lugar a un aumento de eficiencia con una configuración de menores requerimientos térmicos.


Conclusiones

Las características particulares de los ciclos Brayton se pueden integrar de forma coherente en plantas de energía solar del receptor central, con un ajuste fino entre ambas partes, lo que parece ser una herramienta adecuada para alcanzar elevadas eficiencias. Este estudio muestra que esta es una línea muy prometedora en el campo de la energía solar térmica. Investigaciones posteriores estudiarán la configuración óptima del nuevo motor solar térmico junto con un campo de heliostatos.

Agradecimientos

Discusiones con el resto de miembros del Grupo de Investigaciones Termoenergéticas (GIT-UPM) han sido muy útiles para la realización de este trabajo.

Referencias

[1] M.T. Dunham, B.D. Iverson, High-efficiency thermodynamic power cycles for concentrated solar power systems, Renew. Sustain. Energy Rev. 30 (2014) 758–770.

[2] V. Dostal, M.J. Driscoll, P. Hejzlar, A Supercritical Carbon Dioxide Cycle for Next Generation Nuclear Reactors, Tech. Rep. MIT-ANP-TR-100. (2004) 1–317

[3] J. Muñoz, J.M. Martinez-Val, A. Ramos, Thermal regimes in solar-thermal linear collectors, Sol. Energy 85 (2011) 857–870.

[4] J. Muñoz, A. Abánades, J.M. Martínez-Val, A conceptual design of solar boiler, Sol. Energy 83 (2009) 1713–1722.

Contacto

Luis F. González Portillo, Investigador del grupo UPM-GIT del Programa ACES2030-CM – lf.gonzalez@upm.es

Coordina ACES2030-CM: Manuel Romero Álvarez. IMDEA Energía
