Materiales compuestos matriz de aluminio y aluminio sinterizado

La demanda de materiales que cumplan con las exigentes condiciones que se imponen en la industria aeronáutica ha desarrollado enormemente las aleaciones de aluminio, especialmente de la serie 7xxx, siendo la familia de aleaciones de aluminio capaces de desarrollar mayor resistencia a la tracción junto con una alta resistencia al impacto, buenas propiedades de conformabilidad y buen comportamiento a corrosión. Estas prestaciones se consiguen además junto con niveles bajos de densidad, por lo que los valores específicos en todas las propiedades son excelentes. En los últimos años, la irrupción de la tecnología pulvimetalurgica para la producción de componentes en grandes series, llamó la atención sobre estas aleaciones y su mayor utilización en industrias como la automovilística. Para ello es necesario conseguir esas altas prestaciones a un coste competitivo frente al acero.

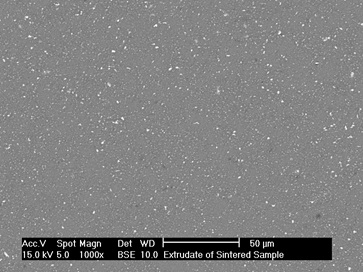

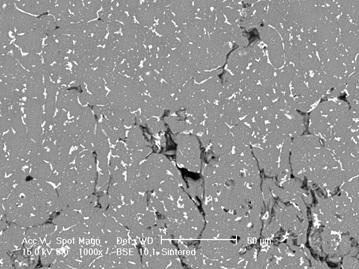

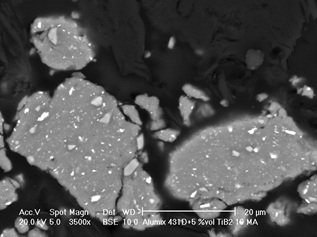

En el Grupo de Tecnología de Polvos se están desarrollando y optimizando por vía pulvimetalurgica aleaciones de la serie 7xxx y materiales compuestos de matriz de aluminio reforzado con partículas de TiB2 (polvos desarrollados por aleación mecánica) por dos rutas alternativas: prensado y sinterizado convencional, (para proporcionar una vía barata de consolidación) y extrusión en caliente (que permite obtener materiales de densidad próxima a la teórica del material y por tanto un mejores prestaciones). Para el material base, sin necesidad de recurrir a tratamientos térmicos se alcanzan niveles de 100 HV de dureza y 500 MPa de Resistencia a la Tracción.
