Integrando la tecnología termosolar en tratamiento térmico de áridos

Autores: Sebastián Taramona Fernández, Jesús Gómez Hernández y Domingo Santana

Los ambiciosos objetivos de descarbonización del sistema energético fijados por la Comisión Europea implican que será necesario disponer de tecnologías renovables económicamente viables en un horizonte cercano. Así, será posible sustituir las actuales tecnologías basadas en combustibles fósiles, permitiendo la integración de la tecnología termosolar con la industria.

En el ámbito de las tecnologías renovables, lo primero que surge en la mente son los parques eólicos o los paneles fotovoltaicos, ya que son las tecnologías que más desarrollo han tenido en la última década. Sin embargo, existen muchas otras tecnologías menos conocidas, entre las que se encuentran las plantas termosolares, que se basan en la concentración de la radiación solar en un receptor.

Diseño del campo solar lineal Beam-down y del receptor de partículas

Nuestra tecnología propone un nuevo enfoque para conseguir tratar térmicamente partículas o áridos en receptores solares. Para ello, se redirecciona la concentración sobre el receptor, que estará instalado en el suelo. Como se puede ver en la imagen, se emplean espejos Fresnel como campo solar primario, y una segunda reflexión como campo solar secundario. El reflector secundario debe ser hiperbólico, ya que esta forma geométrica permite redirigir todos los rayos apuntados al primer foco, hacia el segundo foco, que será ubicado junto con el receptor.

Figura 1. Campo solar lineal Beam-down. Todas las dimensiones están en cm.

Este campo solar fue estudiado por los autores estudian en [1], donde se analiza la influencia del empleo de espejos primarios completamente planos o con una ligera curvatura. Para una posición de los espejos primarios fija, la excentricidad de la hipérbola que describe el reflector secundario modifica en gran medida la concentración solar conseguida en el receptor. En este sentido, la Figura 2 muestra la concentración solar sobre el receptor, representado como QBD en la Figura 1.

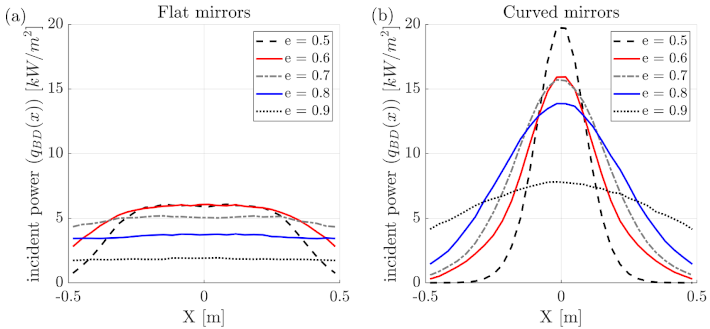

Figura 2. Concentración solar sobre el receptor de partículas para: (a) espejos completamente planos y (b) espejos con curvatura.

El receptor solar recibirá la radiación verticalmente, que servirá para calentar partículas. Estas partículas se pueden utilizar como medio de almacenamiento térmico, o se pueden integrar en un proceso de tratamiento de materiales para conseguir unas propiedades deseadas. Ente las potenciales aplicaciones estaría el secado y/o la calcinación de áridos.

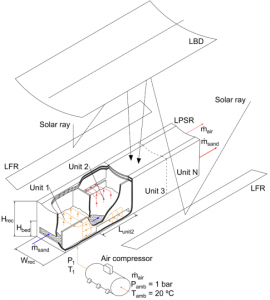

En la Figura 3 se muestra el diseño de receptor solar de lecho fluidizado, en donde se promueve la recirculación de los gases de fluidización entre lechos mientras se consigue el movimiento horizontal de las partículas. En esta imagen, los espejos primarios (LFR, Linear Fresnel Reflector) redirigen los rayos solares al reflector secundario (LBD, Linear Beam-Down) hacia el receptor solar (LPSR, Linear Particle Solar Receiver). Por otro lado, el aire de fluidización se consigue mediante un compresor de aire. De esta forma, la mezcla de aire y partículas se comportará como un fluido, es decir, como un lecho fluidizado, y se irá calentando progresivamente en el receptor solar.

Figura 3. Esquema del campo de heliostatos y del receptor solar.

Acciones futuras

En primer lugar, se espera incrementar el atractivo de los campos solares de tipo Fresnel: al aumentar los rendimientos y mantener los costes lo más bajos posibles, se pretende aumentar la competitividad de este tipo de instalaciones.

Finalmente se espera generar una disminución de las emisiones de CO2, primero por la adopción de esta tecnología en el ámbito de la generación eléctrica, y en segundo lugar por la sustitución de los hornos rotativos de secado, que utilizan calderas convencionales, por campos de secado termosolares.

Referencias

[1] Gómez-Hernández, J., González-Gómez, P., Briongos, J. and Santana, D. (2020). Technical feasibility analysis of a linear particle solar receiver. [online] Madrid. Available at: https://doi.org/10.1016/j.solener.2019.11.052

[Accessed 21 Feb. 2020].

Contacto

Domingo J. Santana, Responsable del Grupo UC3M-ISE (Universidad Carlos III de Madrid) del Programa ACES2030-CM dsantana@ing.uc3m.es

Coordina ACES2030-CM: Manuel Romero Álvarez. IMDEA Energía
