Electrodos basados en grafeno, ¿una revolución para la tecnología fotovoltaica?

Autores: Susana Mª Fernández Ruano. José Javier Gandía Alabau. Unidad de Energía Solar Fotovoltaica. Departamento de Energía. CIEMAT.

Uno de los retos a los que se enfrenta la sociedad actual es el desarrollo de nuevas tecnologías que permitan generar y almacenar energía de manera segura, sostenible y limpia; como consecuencia de la fuerte demanda energética existente. La generación de energía está originando una gran discusión socioeconómica que se ve agravada por el enorme crecimiento de la demanda en países emergentes. Esto da lugar a serios problemas medioambientales, de contaminación y cambio climático, así como a importantes problemas económicos por la cada vez más acuciante escasez de los recursos naturales y el continuo incremento de la factura de la electricidad. Estamos pues ante una sociedad altamente dependiente de las fuentes de energía, que comienza a ser consciente de la urgencia que hay por desarrollar y utilizar nuevas energías alternativas con carácter sostenible, por temor de que se agoten los recursos naturales.

En este escenario energético, en los próximos años se espera que la tecnología fotovoltaica juegue un papel crucial en la lucha contra el cambio climático. Hoy en día, la hoja de ruta del mercado fotovoltaico, dominado por la tecnología de la oblea de silicio, muestra una fuerte tendencia hacia células más delgadas y más baratas. En este sentido, la tecnología de heterounión de silicio surge como solución potencial de baja temperatura, ya que se trata de dispositivos con excelentes prestaciones y bajo consumo de energía en su fabricación. Uno de los progresos en esta tecnología requiere desarrollar nuevas arquitecturas de electrodos frontales transparentes que permitan la extracción de la corriente del dispositivo de manera más eficiente. En este sentido, el uso del grafeno, el material más resistente que se conoce en la naturaleza, atrae un gran interés. Se piensa que puede ser el substituto incluso de materiales tan importantes como el propio silicio en algunas aplicaciones, y promete su aplicación en sectores muy dispares. Las expectativas generadas para este material están siendo enormes, y no hay duda que presenta propiedades excepcionales que en principio podrían suponer una verdadera revolución tecnológica debido a sus características específicas.

Bajo estas premisas, la Unidad de Energía Solar Fotovoltaica (UESF) del CIEMAT, en colaboración con la División de Química y la Unidad de Electrónica, ambas también del CIEMAT, y el Instituto de Sistemas Optoelectrónicos y Microtecnologías (ISOM), perteneciente a la Universidad Politécnica de Madrid (UPM), se encuentra inmersa en el proyecto DIGRAFEN de la convocatoria de Retos de 2017 [1]. Una de las finalidades de este proyecto es llegar a implementar el grafeno, aprovechando sus excelentes propiedades, en dispositivos de generación de energía ya existentes. En particular, se pretende incorporar este material de modo que se mejoren las propiedades electrónicas y ópticas de los electrodos frontales, obteniendo así células fotovoltaicas más eficientes. Este proyecto es altamente innovador puesto que su principal enfoque es desarrollar nuevas tecnologías e ingeniería de procesado del grafeno para su uso en dispositivos de generación y almacenamiento de energía.

Actualmente la UESF, en estrecha colaboración con el ISOM, se encuentra explorando nuevas arquitecturas de electrodos transparentes basadas en incorporar una, dos y/o tres capas de grafeno atómico en unión con un óxido conductor transparente convencional, en diferentes configuraciones (ver Fig. 1 (a)).

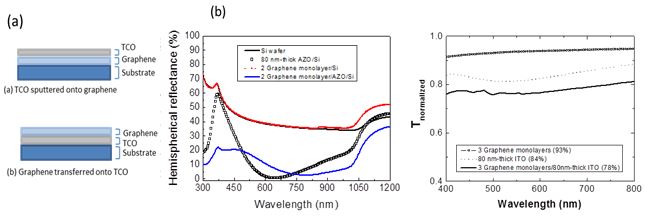

Fig. 1. (a) Configuraciones de electrodo transparente con grafeno, y (b) sus propiedades ópticas, testeadas en el marco del proyecto DIGRAFEN [2].

Los primeros resultados obtenidos revelan que las propiedades optoelectrónicas del electrodo transparente basado en grafeno dependen dramáticamente del orden en el que se encuentren las capas de grafeno atómico. Tanto es así que se han obtenido valores de resistencia de hoja de 55 Ω/sq cuando el grafeno se coloca en la parte superior del electrodo, y de 150 Ω/sq, cuando el grafeno está situado en la parte posterior del mismo (cubierto por el óxido conductor transparente). En cuanto a sus propiedades ópticas, se ha observado que la transmitancia del conjunto no se ve afectada por la posición del grafeno; mientras que la comparación de las reflectancias espectrales con y sin grafeno transferido en la parte superior, nos permiten determinar una importante reducción en este valor, esencial para el dispositivo, validándose así la nueva arquitectura. Estos electrodos se aplicarán en un futuro muy cercano sobre un dispositivo fotovoltaico de heterounión de silicio. Todo ello con la intención de convertir en realidad el uso de uno de los materiales más prometedores que existen, contribuyendo además a la mejora de la generación de una energía limpia y sostenible.

Referencias:

[1] http://projects.ciemat.es/web/digrafen/

[2] S. Fernández, A. Boscá, J. Pedrós, A. Inés, M. Fernández, I. Arnedo, J.P. González, M. de la Cruz, D. Sanz, A. Molinero, R. Singh Fandan, M.A. Pampillón, F. Calle, J.J. Gandía, J. Cárabe, J. Martínez, “Advanced Graphene-based transparent conductive electrodes for photovoltaic applications”, Micromachines 2019, vol 10, 402 (11 pages).

Online version: https://doi.org/10.3390/mi10060402

Socios del proyecto:

• CIEMAT (División de Química, Unidad de Electrónica y Unidad de Energía Solar Fotovoltaica): www.ciemat.es
• ISOM (UPM):  www.isomgraphene.es

Contacto:

Susana Mª Fernández Ruano de la Unidad de Energía Solar Fotovoltaica del CIEMAT. E-mail: susanamaria.fernandez@ciemat.es
