SunDial: Diseño de un nuevo colector solar de concentración
Autores:
- Rubén Abbas, Javier Muñoz-Antón, Luis F. González-Portillo, Andrés Sebastián, José Mª Martínez-Val, Universidad Politécnica de Madrid
- Javier Cano Nogueras, Fundación para el Fomento de la Innovación Industrial
- Antonio Rovira, María J. Montes, Universidad Nacional de Educación a Distancia
La descarbonización de la economía mundial requiere no solo esfuerzos en la penetración de las fuentes renovables en la generación eléctrica y en el transporte, sino también esfuerzos hacia fuentes renovables en el sector industrial. En este sentido, Unión Europea ha sido líder en el uso de calor solar para procesos industriales (SHIP)1, pero siempre con temperaturas inferiores a 150ºC. Sin embargo, una gran parte de la demanda térmico del sector industrial es a temperaturas bien superiores a los 150ºC, como se muestra en la Fig. 1.

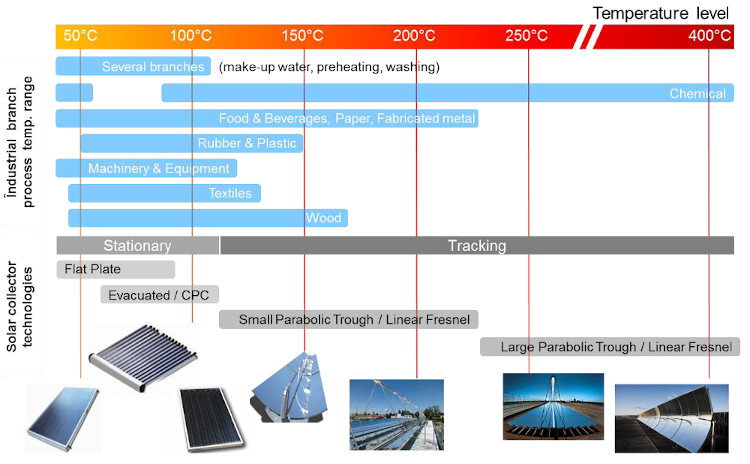

Figura 1: Diferentes tecnologías SHIP para diferentes aplicaciones industriales en función del rango de temperaturas requerido.
Se puede observar que, si bien los colectores estacionarios son válidos para temperaturas inferiores de 100ºC, demandas energéticas a partir de 150ºC requiere de concentradores con seguimiento, principalmente lineales. La experiencia adquirida durante el desarrollo de la Electricidad Termo-solar de Concentración ha hecho que en los pocos proyectos existentes de SHIP se hayan usado concentradores muy similares. Sin embargo, para rangos de temperatura de entre 150ºC y 300ºC no es necesario el uso de tecnologías que son capaces de concentrar más de 60 soles. Por ello se ha llevado a cabo el diseño de un concentrador lineal basado en el reflector lineal Fresnel, con el objetivo de minimizar costes para las características térmicas solicitadas: el SunDIAL.
Diseño de SunDIAL
SunDIAL es una tecnología basada en varias patentes españolas (ES2596294B2, ES2345427B2 y ES2537607B2). Su concepto consiste en un concentrador lineal Fresnel de espejos fijos instalado sobre una plataforma rotativa, que sigue al sol de forma que esta que este se mantiene siempre en el plano de simetría del concentrador, ver Fig. 2. De esta forma, no es necesario un seguimiento individualizado de cada uno de los espejos y se simplifica la estructura del concentrador Fresnel.

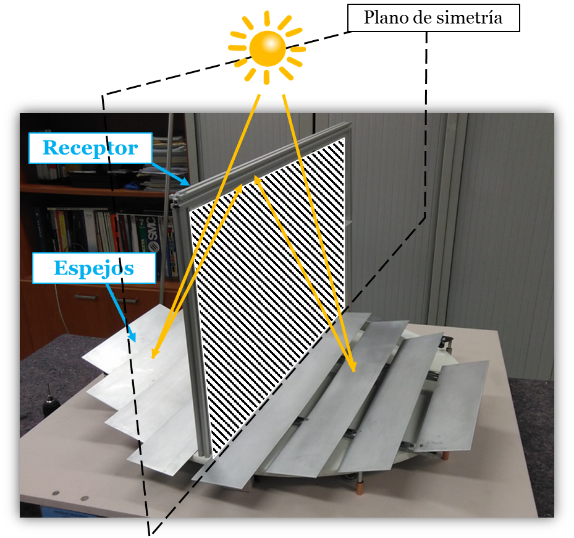

Figura 2: Principio de funcionamiento de SunDIAL.
Un pequeño prototipo de este concepto ha sido construido en TecnoGETAFE para su demostración óptica. En dicho prototipo el concentrador descansa sobre una plataforma construida originalmente para un ring rotatorio de artes marciales, que disponía de un cojinete axial central. A este sistema se le añadieron dos filas de ruedas de nylon, estando dos de estas ruedas actuadas por dos motores eléctricos con reductoras 1600 a 1. De cara a la minimización del coste del prototipo, el seguimiento del sol se realizada mediante dos fotodiodos una placa situada en el plano de simetría, de forma que la plataforma se pone en movimiento cuando uno de los fotodiodos se encuentra a la sombra.
En cuanto a la superficie reflectante, anteriores estudios han demostrado que el uso de espejos curvos es necesario de cara a obtener rendimientos ópticos concentraciones relativamente altos con un número limitado de espejos3. Sin embargo, la adquisición de espejos curvos con curvaturas específicas conlleva un alto coste. Por ello, se ha ideado un mecanismo para instalación de espejos curvos a partir de espejos planos finos. Esto consiste en la aplicación de un par igual y de sentido contrario en los extremos laterales de un espejo, lo que le dota de una forma parabólica si el efecto de dicho par es significativamente mayor al efecto de la gravedad. En la imagen derecha de la Fig. 3 se puede observar cómo un espejo de 1 m de anchura es capaz de concentrar sobre una línea fina, lo que demuestra el óptimo funcionamiento del sistema. Obsérvese que la parte final de la imagen reflejada no está concentrada, pues las últimas pinzas se dejaron sueltas de cara a comprobar su efecto.

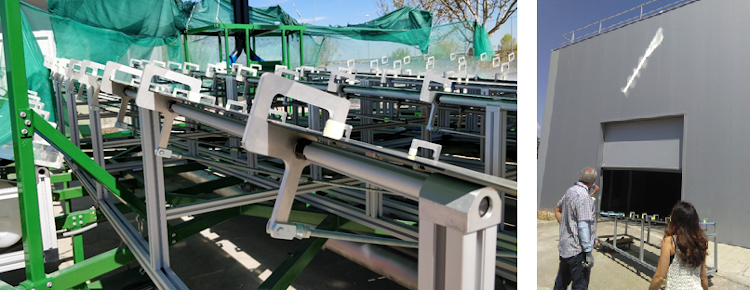

Figura 3: Sistema de doblado de espejos (izquierda) y ensayo de comprobación visual de la concentración obtenida mediante el procedimiento patentado (derecha).
ASTEP: un proyecto europeo para el desarrollo de la tecnología
El sistema desarrollado hasta ahora se encuentra en un TRL3 en la actualidad. Sin embargo, en mayo comenzará un proyecto H2020 basado en el presente concepto que tiene como objetivo el desarrollo de la tecnología hasta un TRL5. Para ello, se construirán dos prototipos que serán instalados en dos industrias muy diferentes a latitudes diferentes: una fábrica de productos lácteos en Grecia y una fábrica de tubos de acero de ArcelorMittal en Rumanía.
Referencias
1 https://www.nrel.gov/docs/fy16osti/64709.pdf
2 P. F. I. Horta, “Technical Report A.1.3: Process Heat Collectors: State of the Art and available medium temperature collectors,” 2015.
3 Abbas, R; Muñoz-Antón, J; Valdés, M; Martínez-Val, JM; High concentration linear Fresnel reflectors, Energy Conversion and Management,72,60-68,2013, Pergamon
Contacto
Rubén Abbas, Investigador del Grupo UPM-GIT del Programa ACES2030-CM, rubenabbas@etsii.upm.es
Coordina ACES2030-CM: Manuel Romero Álvarez. IMDEA Energía
