ASTEP: Application of Solar Thermal Energy to Processes

Autores: Montes, M. J.*; Abbas, R.**; Barbero, R.*; Rovira, A.*

*Dpmto. Ingeniería Energética, Universidad Nacional de Educación a Distancia (UNED)

**Dpmto. Ingeniería Energética, Universidad Politécnica de Madrid (UPM)

Resumen

El Proyecto Europeo ASTEP (Application of Solar Thermal Energy to Processes), en el que participan dos universidades del consorcio ACES 2030 (Universidad Nacional de Educación a Distancia, UNED, y Universidad Politécnica de Madrid, UPM) se acaba de poner en marcha [1]. Este proyecto tiene el objetivo específico de generar energía solar de alta calidad y fiabilidad para procesos industriales, tanto para demanda de calor como de frío, en operación continua. Para conseguir este objetivo, en el proyecto se propone un diseño de colector tipo Fresnel rotatorio, llamado SunDial. Este sistema se caracteriza por ser modular y de fácil instalación, lo que permite reducir costes. Además, permite trabajar con uno o dos ejes de seguimiento, lo cual es una ventaja si se quiere instalar en ubicaciones de mayor latitud. La operación y el mantenimiento son también sencillos, así como la integración dentro de procesos industriales ya existentes.

Abstract

The European Project ASTEP (Application of Solar Thermal Energy to Processes), in which the Universidad Nacional de Educación a Distancia (UNED) and the Universidad Politécnica de Madrid (UPM) participate (both also in ACES 2030), has just been launched [1]. This project has the specific challange of generating high quality and reliable solar energy for industrial processes, for both heat and cold demand, in continuous operation. To achieve this objective, the project proposes a rotary Fresnel type collector design, called SunDial. This system is characterized by being modular and easy to install, which reduces costs. In addition, it allows working with one or two tracking axes, this last option for higher latitude locations. Operation and maintenance are also simple, as well as integration into existing industrial processes.

Artículo

El calor solar para procesos industriales (SHIP; Solar Heat for Industrial Processes) está adquiriendo cada vez más importancia perfilándose como una forma de acoplar la energía solar a la alta demanda térmica que existe en la industria. Esto trae consigo un doble beneficio: al usar una fuente de energía renovable, el consumo de combustible fósil se reduce y, por tanto, también la emisión de gases contaminantes a la atmósfera; en segundo lugar, la demanda térmica en los procesos industriales puede convertirse en un nicho de mercado importante para la tecnología solar, lo cual repercute en una disminución del coste a través de las economías de escala.

De acuerdo con un estudio reciente [2] del Laboratorio Nacional de Energías Renovables (NREL; National Renewable Energy Laboratory) de Estados Unidos, la Unión Europea ha sido en la última década líder en el desarrollo de instalaciones de calor solar para procesos industriales. Sin embargo, hasta la fecha, prácticamente todas las demandas térmicas de calor solar han sido por debajo de 150 ºC. Se hace necesario, por tanto, que existan tecnologías capaces de suministrar calor a procesos industriales por encima de ese umbral de 150 ºC.

Actualmente hay 111 plantas SHIP operando en Europa, de acuerdo con la base de datos del IEA, task 49 [3-4], de las cuales sólo 17 trabajando por encima de 150ºC, y sólo en 6 países europeos. Es importante hacer notar que no todos los colectores son válidos para la temperatura objetivo que se propone en este proyecto. Para obtener temperaturas por encima de 150ºC, los colectores más adecuados son los colectores Fresnel o cilindro-parabólicos, tal y como se muestra en la siguiente figura 1.

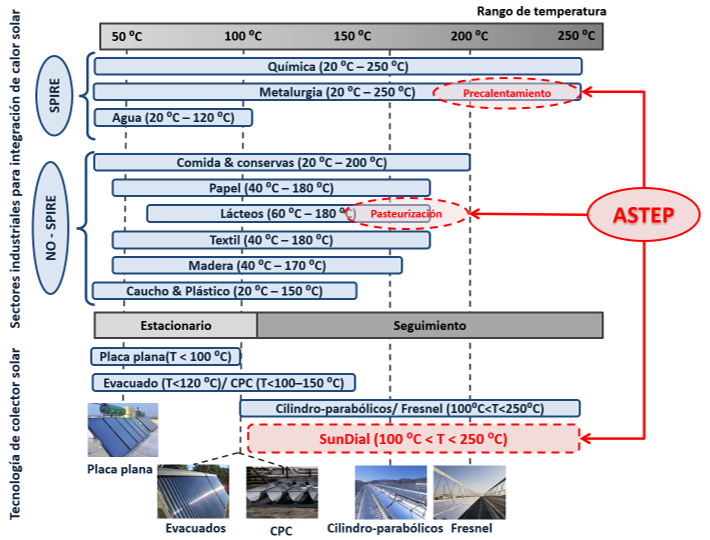

Figura 1. Marco de trabajo del proyecto ASTEP

Como se puede ver en dicha figura 1, el colector Fresnel SunDial se ha aplicado a dos procesos industriales distintos, uno dentro del consorcio SPIRE (Sustainable Process Industry through Resource and Energy Efficiency), y otro no:

  • Proceso de precalentamiento, por encima de 220 ºC, en una industria de procesado de metal, en Rumanía (47.1 N)
  • Proceso de pasteurización, a 175ºC, en una industria láctea, ubicada en Grecia (37.93 N)

Los colectores solares para proporcionar calor a procesos industriales deben ser más sencillos que los que se emplean para producción de energía eléctrica, ya que se busca fundamentalmente abaratar costes. En el proyecto ASTEP se propone el colector solar SunDial, de instalación sencilla, y con unos requerimientos de operación y mantenimiento también limitados, lo que permite reducir costes. El SunDial es el resultado de 4 patentes españolas: ES2578804B2, ES1138715U, ES2537607B2 y ES2713799A1, y de 2 patentes internacionales: WO/2016/166388A1 and WO/2016/166390A1, que pertenecen a la UPM y a la UNED.

El SunDial es un colector Fresnel rotatorio que consiste en una plataforma horizontal, que rota alrededor de un eje vertical. Los espejos concentradores primarios se encuentran instalados sobre la plataforma rotatoria, tienen sección circular y son paralelos al receptor, paralelo a su vez al diámetro de la plataforma, tal y como se observa en la figura 2.

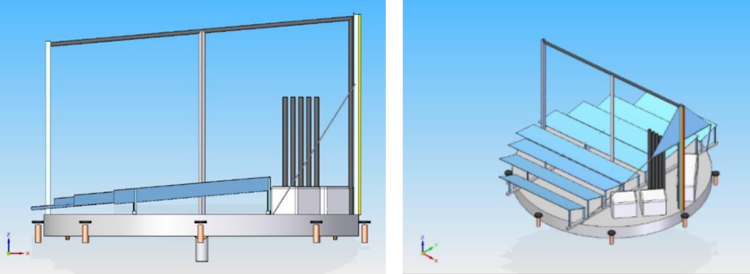

Figura 2. Concentrador Fresnel Rotatorio SunDial

Dentro del concepto de Fresnel rotatorio SunDial, podemos distinguir dos diseños diferentes:

En el primer diseño, el Sol se mantiene siempre en el plano de simetría del concentrador, para lo cual, el SunDial tiene un seguimiento azimutal diario; de esta manera, los espejos están fijos a la estructura. Este hecho, junto con la pequeña curvatura de los espejos permite un montaje sencillo que abarata costes, consiguiendo un dispositivo con una alta precisión de enfoque.

En el segundo diseño, los espejos no son fijos, sino que rotan alrededor de su eje longitudinal. De esta manera, el SunDial está dotado de un sistema de seguimiento en dos ejes: seguimiento azimutal mediante la plataforma rotatoria y seguimiento en elevación mediante el ángulo de inclinación de los espejos que rotan siguiendo la altura solar. Este sistema de seguimiento adicional introduce un mayor coste que la anterior, pero conduce a un alto rendimiento óptico que permite utilizar el SunDial en latitudes en las tecnologías Fresnel convencionales tendrían un rendimiento muy limitado.

Acknowledgements

The ASTEP project has received funding from the European Union’s Horizon 2020 research and innovation programme under grant agreement No 884411. Disclosure: The present publication reflects only the author’s views and the EU are not liable for any use that may be made of the information contained therein.

Referencias

[1] Horizon H2029 ASTEP Project: https://cordis.europa.eu/project/id/884411

[2] https://www.nrel.gov/docs/fy16osti/64709.pdf

[3] http://ship-plants.info/

[4] http://task49.iea-shc.org/data/sites/1/publications/Task%2049%20Deliverable%20A1.3_20160504.pdf

Contacto

María José Montes, Investigadora principal grupo UNED-STEM en ACES2030-CM – mjmontes@ind.uned.es

Antonio Rovira, Catedrático. Coordinador ASTEP  – rovira@ind.uned.es

Coordina ACES2030-CM: Manuel Romero Álvarez. IMDEA Energía
