Tratamiento de metano con tecnología de metales líquidos

Autores: Ángel Martínez Rodríguez,  Alberto Abánades Velasco

Grupo de Investigaciones Termoenergéticas, Universidad Politécnica de Madrid

RESUMEN

Se están desarrollando nuevos reactores para procesos a alta temperatura basados en el uso de metales líquidos, los cuales son capaces de permanecer en estado líquido con una muy baja presión de vapor hasta más allá de los 1500 ºC. Esas características termofísicas, junto con su alta conductividad/difusividad térmica, los hace muy adecuados para el potencial tratamiento de hidrocarburos. Se busca realizar un avance tecnológico significativo para lograr el desarrollo de un reactor de burbujeo en metal líquido para el tratamiento de gas natural y biogás crudo (una mezcla de CH4 y CO2) empleando energía solar concentrada, pudiendo ser viable a gran escala. El proyecto tiene como objetivo verificar experimentalmente reactores de metal líquido para llevar a cabo la pirólisis y el reformado seco de metano, para obtener gas de síntesis (CO y H2) y partículas sólidas de carbono. Este tipo de reactores son inéditos, pero pueden ser claves en el futuro para el desarrollo de reacciones a muy alta temperatura, incluida la reducción de CO2, lo que implica: 1) Sistemas de aporte de energía térmica  basado en energía solar concentrada ; 2) un sistema de aporte de reactantes, fundamentalmente hidrocarburos y CO2,  3) un mecanismo de extracción continua de partículas, que en los casos que se pretende realizar serían de carbono, y 4) caracterización físico-química del carbono producido, y la evaluación de aplicaciones del proceso, para estimar su viabilidad. En caso de comprobar la operación con éxito del reactor propuesto a escala experimental (aprox. 1 kW-H2), y la viabilidad de las aplicaciones, se estará en condiciones de abordar etapas de desarrollo industrial.

ABSTRACT

New reactors are being developed for high temperature processes based on the use of liquid metals, which are able to remain in a liquid state with a very low vapor pressure up to more than 1500 ° C. These thermophysical characteristics, together with their high conductivity / thermal diffusivity, make them very suitable for the potential treatment of hydrocarbons. A significant technological advance is sought to achieve the development of a liquid metal bubbling reactor for the treatment of natural gas and raw biogas (a mixture of CH4 and CO2) using concentrated solar energy, and it can be viable on a large scale. The project aims to experimentally verify liquid metal reactors to carry out dry methane reforming, to obtain synthesis gas (CO and H2) and solid carbon particles. These types of reactors are unpublished, but they can be key in the future for the development of reactions at very high temperature. The idea is to develop systems to carry out the treatment of hydrocarbons, including the reduction of CO2, which implies: 1) Thermal energy input systems based on concentrated solar energy; 2) a system for the supply of reactants, mainly hydrocarbons and CO2, 3) a mechanism for continuous extraction of particles, which in the cases that are intended to be carbon, and 4) physical-chemical characterization of the carbon produced, and the evaluation of process applications, to estimate its viability. If the operation of the proposed reactor is tested successfully on an experimental scale (approx. 1 kW-H2), and the viability of the applications, it will be able to address stages of industrial development.

Artículo de difusión

El desarrollo de nuevos procesos tecnológicos es imprescindible para lograr la reducción de emisiones de gases de efecto invernadero en procesos energéticos clave que aumenten la sostenibilidad de nuestra Sociedad y ayuden a cumplir con muchos de los Objetivos de Desarrollo Sostenible (ODS). En particular, la integración del tratamiento de materiales en una economía circular necesita nuevos procesos innovadores. Los ODS 7 (energía asequible y no contaminante), y ODS 13 (acción por el clima) se conectan directamente con el desarrollo de nuevos procesos químicos innovadores. Entre esos procesos está, evidentemente, el tratamiento de hidrocarburos y de reducción de CO2, en este caso para producir vectores fundamentales para la transición energética, como H2 y gas de síntesis, con la captura efectiva de C en forma sólida, o/y la reducción de CO2, que permita cerrar los ciclos antropogénicos de carbono.

La descomposición del metano (que podría ser extrapolable a otros hidrocarburos gaseosos), también llamada pirólisis de metano, consiste en el desarrollo de la reacción química (1). Este proceso permite producir hidrógeno sin emisiones, y la generación de Carbono de alta calidad para aplicaciones aún poco desarrolladas, como la manufactura de grafeno, óxido de grafeno, o fibras de carbono a gran escala.

Al emplear biogás crudo como corriente de alimentación, tiene lugar la aparición de otra serie de reacciones derivadas del proceso de reformado de CO2-CH4, siendo la reacción principal el reformado seco de metano (2):

Descomposición metano:            CH4 → C + 2H2                       ΔH=74,5 kJ/mol-H2         (1)

Reformado seco de metano:   CH4 + CO2 → 2CO + 2H2           ΔH=246,9 kJ/mol-H2                   (2)

La reacción de reformado seco permite el aprovechamiento de CO2 capturado, y su integración en la economía circular mediante su reducción química directa, así como su aplicación al tratamiento de gases crudos procedentes de la generación de biogás, que forman mezclas de CO2/CH4, susceptibles de ser transformadas por la reacción (2) en gas de síntesis, hidrogeno y carbono. En la Figura 1 se muestra una descripción general de las opciones de utilización de gas natural en función de las emisiones de CO2, y como la pirólisis de metano puede constituir una técnica de captura de carbono, para su integración en la economía circular.

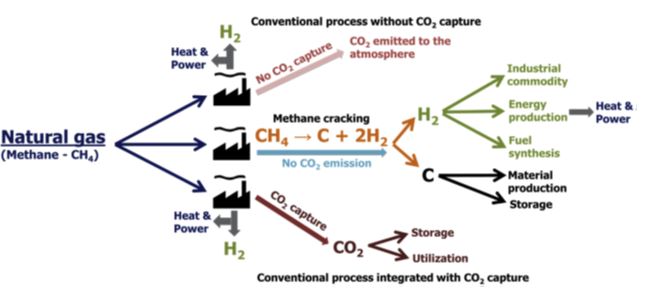

Figura 1: Descripción general de las opciones de utilización de gas natural en función de las emisiones de CO2

El desarrollo de reactores de alta temperatura se hace imprescindible para lograr esos objetivos, en cuanto los procesos de reducción de CO2, o de pirólisis de hidrocarburos requieren altas temperaturas que permitan un grado alto de avance de la reacción, y reduzcan el uso de catalizadores, que en muchos casos implican una generación adicional de residuos y complejidad. En resumen, hay una cantidad bastante importante de datos relacionados con la descomposición de metano en lo que se refiere a niveles de conversión teóricos de la reacción, y al comportamiento de potenciales catalizadores, con temperatura de operación como las descritas en la Figura 2.

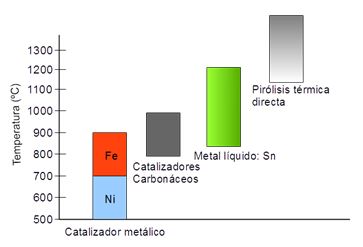

Figura 2: Rangos de temperatura de aplicación de técnicas de descomposición térmica de metano.

La viabilidad técnico-económica y ambiental de muchos de esos procesos se puede mejorar con el desarrollo de reactores de alta temperatura con metales líquidos. Las buenas propiedades termo-físicas de los metales líquidos pueden abrir una línea muy prometedora para el diseño de reactores de muy alta temperatura. La capacidad de transferencia térmica (difusividad, conductividad, …) es una de las claves para poder desarrollar reactores a gran escala, homogeneizando las condiciones internas del reactor, tal y como se necesitaría para aplicaciones industriales. Por otro lado, la alta conductividad térmica de los metales líquidos da lugar a una buena transmisión de energía a los enlaces moleculares, reduciendo la necesidad de catalizadores.

Los antecedentes de este proyecto se encuentran en los trabajos previos que se han desarrollado para la prueba de concepto de un reactor de metal líquido para pirólisis de metano (Geißler et al., 2016) (Abánades et al., 2016), y que ha sido reconocido como una tecnología de futuro obteniendo premios de innovación como el 2º puesto de la competición de ideas de EIT Raw Materials, o el premio de R&D de la Industria alemana del gas.

En particular, el desarrollo que se propone tiene una relación directa con la “Acción sobre cambio climático y eficiencia en la utilización de recursos y materias primas”, al tratarse de una tecnología para aprovechar residuos orgánicos, productos del tratamiento de biomasa y materias primas fósiles sin emisiones de gases de efecto invernadero en un escenario de captura de CO2. Cabe destacar que estos recursos, además de la obtención de carbono metalúrgico y gas de síntesis, produce hidrógeno, como una forma de “energía segura sostenible y limpia”. Por otro lado, el empleo de fuentes de energía renovables, como el biogás, es un paso adelante en la obtención de energía, junto con su hibridación con energía solar concentrada. Ambos objetivos están relacionados, siendo este proyecto un desarrollo tecnológico innovador para el uso de recursos energéticos de forma segura y sostenible con implicaciones claras como herramienta para combatir el cambio climático.

REFERENCIAS

Abánades, A., Rathnam, R. K., Geißler, T., Heinzel, A., Mehravaran, K., Müller, G., & Stückrad, S. (2016). Development of methane decarbonisation based on liquid metal technology for CO2-free production of hydrogen. International Journal of Hydrogen Energy, 41(19), 8159-8167.

Davis, S. J., Caldeira, K., & Matthews, H. D. (2010). Future CO2 emissions and climate change from existing energy infrastructure. Science, 238(5997), 1330-1333.

Geißler, T., Abánades, A., Heinzel, A., Mehravaran, K., Müller, G., Rathnam, R. K., & Weisenburger, A. (2016). Hydrogen production via methane pyrolysis in a liquid metal bubble column reactor with a packed bed. Chemical Engineering Journa, 299, 192-200.

Contacto

Javier Muñoz Antón, Responsable en funciones  de Grupo UPM-GIT del Programa ACES2030-CM. – jamuñoz@etsii.upm.es

Coordina ACES2030-CM Manuel Romero del Instituto IMDEA Energía.
