La arquitectura moderna y las matemáticas II

En una entrada previa hablamos sobre edificios emblemáticos que siguen unas pautas matemáticas en su diseño. Pero hay otros edificios que aparentemente no siguen un patrón y parecen, más bien, trozos pegados de una manera arbitraria. Pensemos por ejemplo en esta Casa Danzante de Praga, construida en 1997 por el arquitecto Frank Gehry:

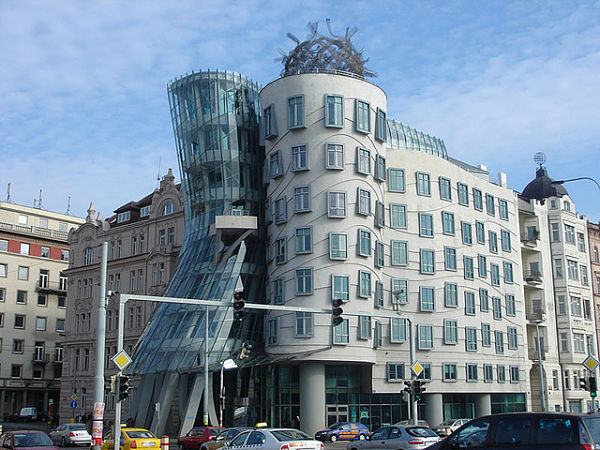

La Casa Danzante de Praga



Esta Casa Danzante está formada por dos bloques, que asemejan dos bailarines, y de ahí que se les conozca popularmente como Fred y Ginger, en recuerdo de los famosos Fred Astaire y Ginger Roberts, protagonistas de tantas películas musicales de Hollywood (aquí se puede encontrar una excelente descripción de este edificio).

Otro ejemplo, también de Frank O. Gehry, son las bodegas Elciego, la bodega más famosa de los Herederos del Marqués de Riscal, en la Rioja Alavesa, que parece surgir de la tierra como un viñedo. Otros ejemplos son el famoso museo Guggenheim de Bilbao, el auditorio de Los Ángeles o el museo de arte Weisman.

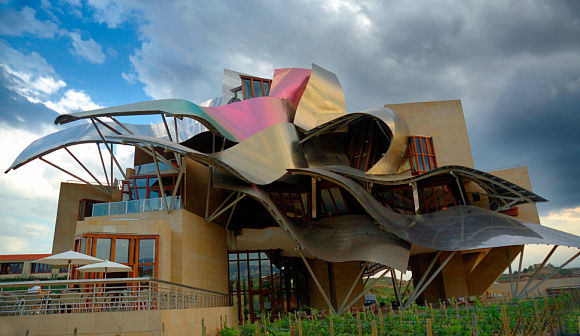

Bodega Elciego

¿Qué tienen que ver estos edificios con las matemáticas? O, preguntando de otra manera, ¿qué matemáticas nos sugieren estos edificios? A primera vista, son objetos geométricos, curvas y superficies, en el espacio tridimensional. Podrían interpretarse desde el punto de vista matemático como variedades diferenciables, estructuras que son localmente como los espacios euclidianos y que pueden “parchearse” para formar estructuras globales.

Una construcción matemática como la “suma conexa” de variedades aparece en la arquitectura. Dadas dos subestructuras de la figura arquitectónica, podremos unir dos variedades de la misma dimensión y este proceso deja en cada variedad una frontera. Lo podemos ver en el Museo de Arte Weisman (en inglés, Weisman Art Museum o WAM), el museo de arte de la Universidad de Minnesota (Minneapolis), y que está alojado en un edificio diseñado por el Frank Gehry e inaugurado en 1993. Este edificio se encuentra dentro del campus universitario, sobre el río Mississippi al este del puente de la Avenida Washington. El edificio presenta dos fachadas bien diferenciadas dependiendo desde donde se observe. Desde el campus se ve una fachada de ladrillo del estilo de las demás construcciones del edificio y, desde el otro lado, se aprecia la exuberancia de formas curvas y angulares de acero que representan la abstracción de una cascada y un pez.

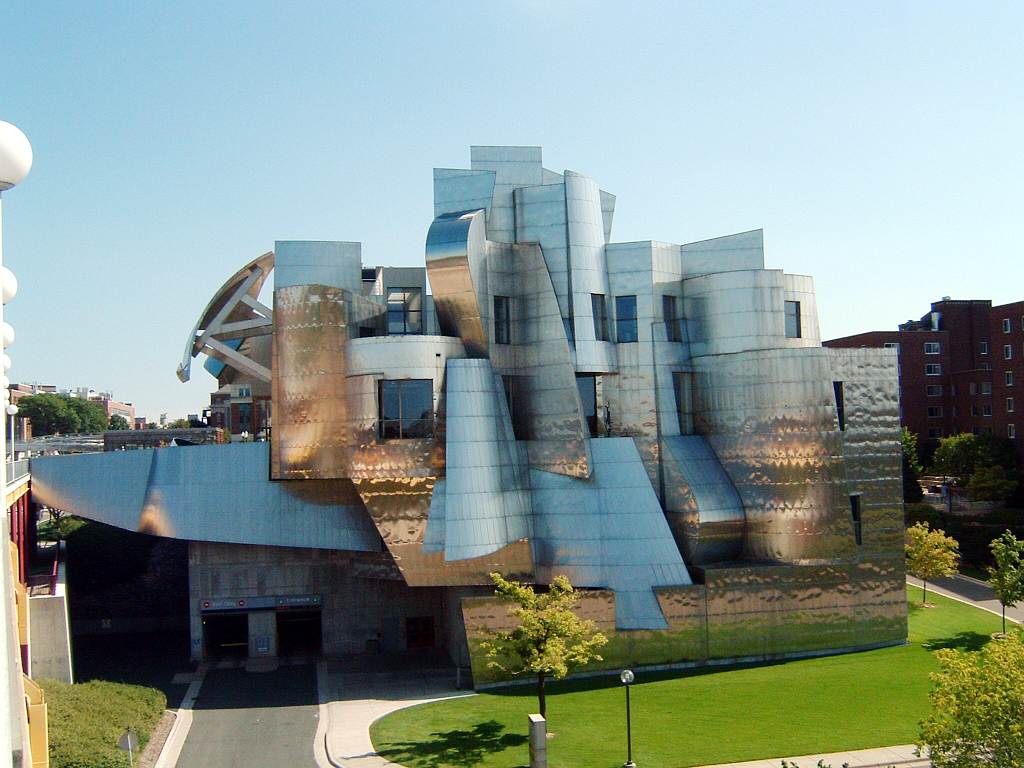

Museo de Arte Weisman

Si volvemos a España, es interesante recordar el trabajo del ingeniero Ildefonso Cerdá, que realizó estudios estadísticos y síntesis gráficas para la construcción de viviendas y el trazado del barrio del Ensanche en Barcelona. La geometría del barrio se conoce como la cuadrícula de Cerdá. Propuso el ensanche “ilimitado”, una cuadrícula regular e imperturbable, a diferencia de otras propuestas que rompen el ritmo repetitivo. La genialidad de este ingeniero preveía la construcción óptima para la futura circulación de vehículos.

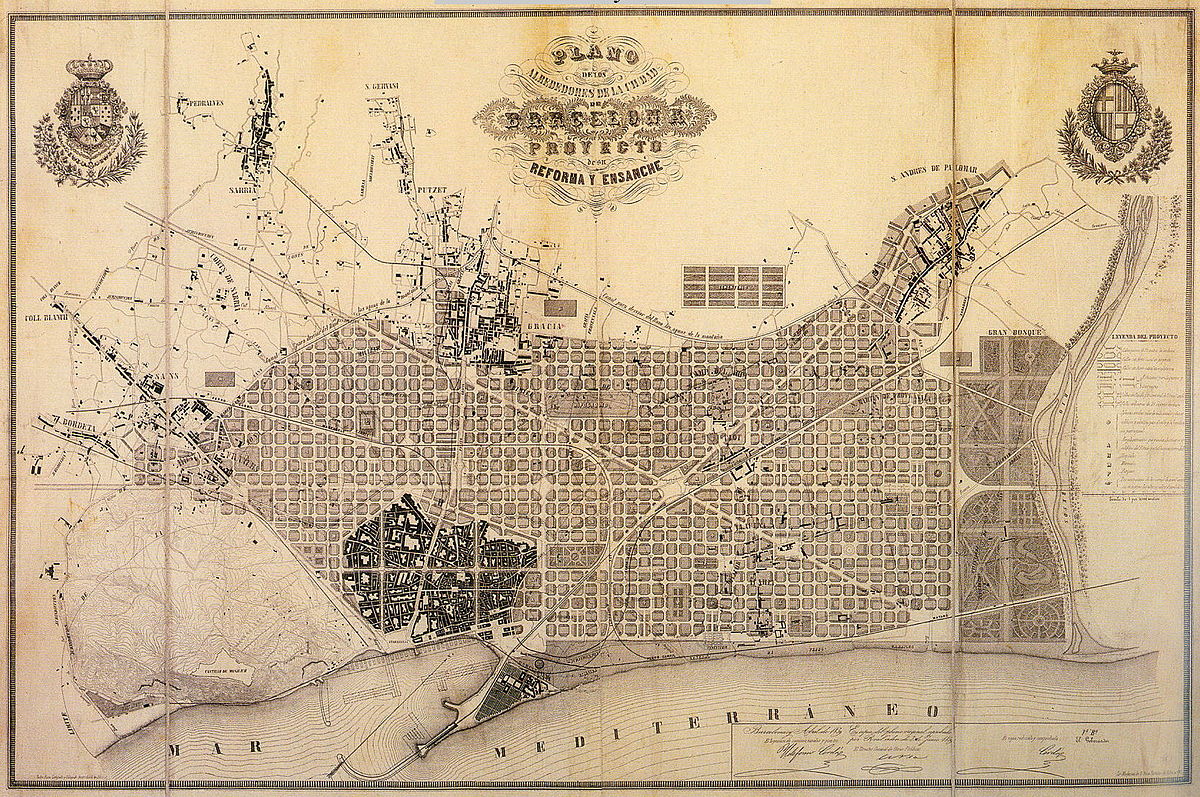

Plan Cerdá

Sin embargo, siempre hay excepciones a la regularidad, especialmente en el paseo de Gracia y la rambla de Cataluña, donde se trazaron sólo dos vías consecutivas en vez de tres como indicaba la geometría restante. Por tanto, estas manzanas presentan irregularidades en forma de trapecio en vez de seguir el diseño ortogonal con chaflanes.

Para terminar, planteamos el problema de “La Unión” basándonos en el estupendo ejemplar de National Geographic dedicado a Geometrías No Euclideas y de venta en los quioskos recientemente.

Imaginemos dos poblaciones distintas distribuidas en cuadrículas, como el barrio del Ensanche en Barcelona.  Las poblaciones deciden unirse, y para eso, los ayuntamientos deciden trazar una calle de unificación. La condición a cumplir es que cualquier vehículo que transite esta vía de unión esté igualmente equidistante de las dos poblaciones que se unifican.

La geometría en el plano dispone una solución clara: Si en un plano con ejes cartesianos XY se supone que A está situado en el origen (0,0) y B en un punto de coordenadas (4,2), simplemente habrá que construir la mediatriz entre A y B que pase por el punto medio de ambos. Equivale a calcular los puntos P que verifican

d(P,A)=d(P,B)

Sin embargo, no es un modelo válido para geometría urbana, pues la mediatriz involucra derribar un número de dificios. La solución más adecuada en este caso es la de la “geometría del taxista” (lolamada también la “geometría de Manhattan”), con la cual se siguen conservando las distancias globalmente y sin sacrificar los edificios. Este tipo de métrica fue considerada por Hermann Minkowski en el siglo XIX, y es una forma de geometría en la cual la métrica usual de la geometría euclideana es reemplazada por una nueva métrica en la cual la distancia entre dos puntos es la suma de las diferencias (absolutas) de sus coordenadas.

En verde, la distancia euclídea, y en rojo, azul y amarillo, la distancia Manhattan.

______

Manuel de León (CSIC, Fundador del ICMAT, Real Academia de Ciencias, Real Academia Canaria de Ciencias, ICSU) y Cristina Sardón (ICMAT-CSIC).
